Tipos, topologias, dispositivos e meios de rede
Uma rede pode receber várias classificações ao mesmo tempo
Uma rede não precisa caber em uma única etiqueta. A mesma infraestrutura pode ser uma LAN por atender um ambiente local, uma WLAN em sua parte sem fio, uma topologia física em estrela por concentrar cabos em switches e uma rede híbrida por combinar cobre, fibra óptica e rádio.
Por isso, decorar siglas isoladas produz mais confusão do que entendimento. Uma descrição útil responde a quatro aspectos diferentes:
- alcance: qual contexto e domínio administrativo a rede atende;
- forma: como dispositivos e enlaces estão organizados;
- função: qual problema cada equipamento resolve;
- meio: por onde os sinais são transportados.
Esse modelo dá continuidade à visão de rede local e Internet. Agora o foco deixa de ser a jornada completa da comunicação e passa a ser a estrutura que torna essa jornada possível.
Tipos de rede descrevem contexto e alcance
Siglas como PAN, LAN e WAN ajudam a comunicar a abrangência e o contexto de uma rede. Elas não formam uma régua universal com fronteiras exatas em metros ou quilômetros. Tecnologia, propriedade, operação e finalidade também importam.
PAN: rede em torno de uma pessoa
Uma Personal Area Network (PAN) conecta dispositivos muito próximos de uma pessoa, como fones, relógio, teclado e celular. O termo descreve o contexto pessoal; não determina um único protocolo nem obriga que toda conexão seja sem fio.
LAN e WLAN: ambiente local
Uma Local Area Network (LAN) reúne dispositivos em uma área relativamente limitada, como residência, laboratório, escritório ou edifício. Em geral, existe uma administração local comum e os enlaces pertencem ou estão sob controle da organização ou da pessoa responsável pelo ambiente.
Uma Wireless Local Area Network (WLAN) é uma rede local cujo acesso usa rádio, normalmente conforme a família IEEE 802.11. Portanto, WLAN não é o oposto de LAN: é uma realização sem fio de uma LAN. Uma organização frequentemente usa Ethernet cabeada e WLAN na mesma rede local.
Campus e MAN: agregação em uma região
Uma rede de campus interliga LANs de prédios ou áreas próximas sob uma administração comum, como universidade, indústria ou complexo hospitalar. O nome descreve o domínio organizacional, não apenas um campus acadêmico.
O termo Metropolitan Area Network (MAN) aparece em livros e provas para indicar cobertura metropolitana, intermediária entre uma LAN e uma WAN. Na prática, os limites variam e a solução pode ser operada pela própria organização ou contratada de um provedor. MAN descreve alcance; não identifica, por si só, uma tecnologia.
WAN: conexão entre locais ou redes distantes
Uma Wide Area Network (WAN) interliga redes por uma área ampla, frequentemente usando serviços de operadoras ou múltiplos domínios administrativos. Filiais conectadas por enlaces de telecomunicações formam uma WAN corporativa. A Internet é muito maior e interliga inúmeras redes autônomas; nem toda WAN é a Internet.
Topologia mostra como os elementos se relacionam
Topologia de rede é a organização dos nós e enlaces. Ela pode representar cabos e rádios instalados, os caminhos lógicos usados pelos dados ou uma abstração preparada para analisar redundância e falhas.
Topologia física e topologia lógica
A topologia física mostra conexões materiais ou de rádio: qual cabo chega a qual porta, quais dispositivos alcançam um ponto de acesso e onde existem enlaces entre equipamentos.
A topologia lógica representa como a comunicação é percebida ou encaminhada. Duas redes com desenho físico semelhante podem apresentar comportamentos lógicos diferentes por causa de configuração, protocolos ou segmentação. O inverso também ocorre: uma mesma rede lógica pode atravessar vários equipamentos físicos.
Essa distinção evita concluir que o desenho dos cabos explica sozinho o fluxo dos dados.
Formas recorrentes
- ponto a ponto: um enlace une diretamente duas extremidades. É simples de analisar e aparece tanto entre dispositivos quanto entre equipamentos de rede;
- estrela: vários enlaces chegam a um elemento central. É comum em LANs modernas, nas quais dispositivos têm conexões individuais até um switch;
- barramento: participantes compartilham um meio linear. É importante historicamente e continua útil como modelo para meios compartilhados, mas não representa a instalação Ethernet comutada mais comum atualmente;
- anel: cada nó ou equipamento liga-se aos vizinhos e forma um circuito. O anel pode ser físico, lógico ou usado para redundância em ambientes específicos;
- malha: existem múltiplos enlaces entre nós, criando caminhos alternativos. Uma malha pode ser completa ou parcial;
- híbrida: combina formas diferentes, como estrelas locais conectadas por enlaces redundantes.
Dispositivos de rede devem ser entendidos pelo papel
Os nomes dos equipamentos fazem mais sentido quando ligados ao problema que resolvem. Em produtos domésticos, várias funções podem morar na mesma caixa; em redes maiores, costumam ser separadas para ampliar capacidade, cobertura e controle.
| Elemento | Papel introdutório | O que não se deve presumir |
|---|---|---|
| Interface ou placa de rede | Conecta um dispositivo a um tipo de enlace e envia ou recebe dados por ele | Que toda interface seja cabeada ou removível |
| Ponto de acesso | Permite que estações sem fio participem da rede e as conecta ao sistema de distribuição | Que ele, sozinho, forneça Internet |
| Switch ou ponte | Interconecta enlaces de uma rede local e encaminha quadros para o segmento adequado | Que todo tráfego precise sair para um roteador |
| Roteador | Encaminha pacotes entre redes e escolhe o próximo salto | Que sua função principal seja fornecer Wi‑Fi |
| Modem | Adapta sinais ao sistema de transmissão usado por determinado acesso | Que todo acesso à Internet use um modem separado |
| ONT ou terminal óptico | Termina a rede óptica de acesso e entrega uma interface para o ambiente do assinante | Que seja apenas outro nome para qualquer roteador |
Interface de rede: a entrada do dispositivo
Notebook, servidor, impressora e câmera usam uma interface de rede para participar de um enlace. A interface pode ser Ethernet, Wi‑Fi ou outra tecnologia. Um mesmo dispositivo pode ter várias interfaces e estar ligado a mais de uma rede.
Switch: interconexão dentro da rede local
Um switch Ethernet recebe quadros por uma porta e decide por qual porta encaminhá-los. Ele não deve ser tratado como um simples multiplicador elétrico: switches modernos separam enlaces e aprendem informações que apoiam o encaminhamento. Endereços MAC e o processo de aprendizagem pertencem à aula específica de Ethernet.
Ponto de acesso: entrada sem fio
O ponto de acesso conecta estações de uma WLAN ao restante da rede. Ele coordena o acesso pelo rádio e integra a comunicação ao sistema de distribuição, frequentemente cabeado. A posição, os obstáculos, a interferência e a quantidade de usuários influenciam a cobertura e a capacidade.
Roteador: passagem entre redes
O roteador conecta redes IP e encaminha pacotes conforme o destino. Na pequena organização, ele pode ligar a LAN ao provedor; em uma infraestrutura maior, muitos roteadores formam caminhos internos e externos. Gateway, tabela de rotas e escolha do próximo salto serão aprofundados em uma aula própria.
Equipamento de acesso: relação com o meio do provedor
O acesso contratado pode exigir um modem, uma ONT ou outro equipamento de terminação. O nome correto depende da tecnologia. Em fibra até o assinante, a ONT termina o enlace óptico; em outros sistemas, um modem adapta a transmissão ao meio utilizado. Esses equipamentos podem vir combinados com roteador, switch e ponto de acesso, mas as funções continuam conceitualmente distintas.
Meios de transmissão carregam sinais diferentes
O meio é o ambiente pelo qual a informação codificada se propaga. Uma comunicação ponta a ponta frequentemente usa vários meios: rádio entre o celular e o ponto de acesso, cobre entre equipamentos no prédio e fibra entre a organização e o provedor.
Par trançado de cobre
No cabeamento de redes locais, pares de condutores trançados transportam sinais elétricos. O trançamento ajuda a controlar interferências. Categoria do cabo, conectores, instalação, comprimento do canal e padrão Ethernet precisam ser compatíveis; olhar somente para a aparência do cabo não determina seu desempenho.
O cobre costuma ser prático para conectar estações e pode também transportar energia em tecnologias apropriadas. Por outro lado, sinais elétricos estão sujeitos a atenuação e interferência, e o enlace deve respeitar os limites do padrão adotado.
Fibra óptica
A fibra conduz sinais de luz por um núcleo óptico. Ela oferece baixa suscetibilidade a interferência eletromagnética e é usada em enlaces de diferentes capacidades e distâncias. Existem fibras e transceptores com características distintas; “usar fibra” não define sozinho alcance, velocidade ou conector.
Fibra monomodo e multimodo não devem ser escolhidas apenas por uma regra simplista de distância. Projeto, transceptores, comprimento de onda, orçamento óptico, instalação e padrão da aplicação precisam formar um conjunto compatível.
Rádio
Redes sem fio usam ondas eletromagnéticas e permitem mobilidade ou instalação onde cabos seriam inconvenientes. O meio é compartilhado e sofre efeitos de distância, obstáculos, interferência e ocupação de canais. A intensidade do sinal é importante, mas não mede sozinha capacidade, latência ou qualidade da experiência.
Cabo coaxial e outros meios
O cabo coaxial continua presente em redes de acesso, radiofrequência e aplicações específicas. Isso não significa que as LANs modernas sejam normalmente montadas como os antigos barramentos Ethernet coaxiais. O mesmo formato de meio pode participar de arquiteturas muito diferentes.
| Critério | Cobre | Fibra óptica | Rádio |
|---|---|---|---|
| Sinal | Elétrico | Luz | Onda eletromagnética no espaço |
| Mobilidade | Depende de conexão física | Depende de conexão física | Naturalmente favorecida |
| Interferência eletromagnética | Precisa ser considerada | Baixa suscetibilidade no meio óptico | Ambiente de rádio influencia diretamente |
| Instalação | Familiar em redes locais | Exige cuidados, componentes e técnicas próprios | Exige planejamento de cobertura e canais |
| Escolha correta | Categoria e padrão compatíveis | Fibra, óptica e orçamento compatíveis | Padrão, faixa, cobertura e capacidade compatíveis |

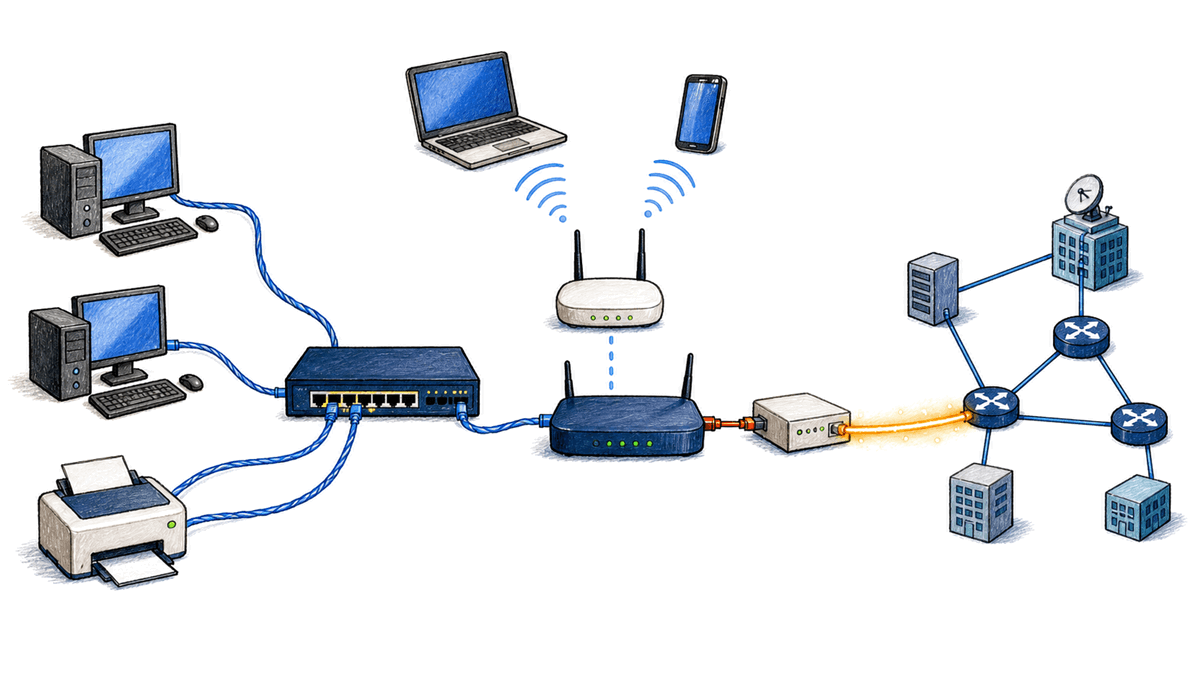

Exemplo: uma pequena organização em dois andares
Considere uma escola com secretaria, laboratório, salas de aula e acesso a um serviço externo. Uma descrição consistente poderia ser:
- alcance: LAN administrada pela escola, com uma WLAN integrada e conexão a uma WAN do provedor;
- forma: estrelas em cada andar, ligadas por um enlace entre switches; o conjunto é uma topologia híbrida;
- funções: interfaces nos dispositivos, pontos de acesso para estações sem fio, switches para os enlaces locais, roteador entre redes e ONT no acesso óptico;
- meios: cobre para estações fixas, rádio para mobilidade e fibra no enlace entre áreas ou no acesso, conforme o projeto.
Essa descrição ainda não escolhe modelos de equipamento, quantidade de portas, canais, endereços ou políticas de segurança. Ela cria o mapa necessário para que as próximas decisões tenham contexto.
Erros comuns ao descrever uma rede
- tratar LAN e Wi‑Fi como opostos: Wi‑Fi pode ser o acesso sem fio da mesma LAN que contém enlaces Ethernet;
- definir tipos apenas por quilômetros: contexto, administração e finalidade também ajudam a distinguir as redes;
- confundir topologia com tecnologia: estrela, anel e malha descrevem relações; não especificam um único protocolo;
- chamar todo equipamento de roteador: switch, ponto de acesso e terminal óptico resolvem problemas diferentes;
- afirmar que fibra é sempre mais rápida: o resultado depende dos componentes e padrões usados no enlace;
- escolher pela velocidade nominal: capacidade, alcance, interferência, redundância, manutenção e custo também importam;
- interpretar redundância apenas pelo desenho: caminhos visualmente diferentes podem compartilhar energia, dutos ou equipamentos.
Conectividade também não substitui proteção. Depois de compreender os caminhos e os papéis, a aula Segurança de redes: firewall, VPN e segmentação explica como controlar comunicações entre zonas e reduzir exposição.
O que você deve guardar
PAN, LAN, WLAN, campus, MAN e WAN descrevem contextos e alcances, não caixas fechadas por distâncias universais. Topologia física representa conexões instaladas; topologia lógica representa relações e caminhos usados na comunicação. Ponto a ponto, estrela, barramento, anel e malha são formas que podem coexistir em uma rede híbrida.
Interfaces ligam dispositivos aos enlaces; pontos de acesso integram estações sem fio; switches interconectam enlaces locais; roteadores ligam redes; modems e terminais ópticos adaptam ou terminam o acesso. Cobre, fibra e rádio oferecem propriedades diferentes e podem aparecer na mesma jornada.
Referências
- NIST — Local Area Network (LAN): Glossary. Acesso em 28 ago. 2026.
- NIST — SP 800-153: Guidelines for Securing Wireless Local Area Networks. Acesso em 28 ago. 2026.
- IEEE — 802.3 Ethernet Working Group. Acesso em 28 ago. 2026.
- IEEE — About IEEE 802.11. Acesso em 28 ago. 2026.
- IEEE — 802.1Q: Bridges and Bridged Networks. Acesso em 28 ago. 2026.
- ITU-T — Recommendation G.652 (08/2024): Characteristics of a single-mode optical fibre and cable. Acesso em 28 ago. 2026.
- IETF — RFC 1122: Requirements for Internet Hosts — Communication Layers. Acesso em 28 ago. 2026.
